TL-S701A全自动单轴飞叉绕线机

TL-S701A全自动单轴飞叉绕线机

 详情说明

适用范围:

TL-S701A全自动单轴飞叉绕线机,是一款专用电机定子绕线机,主要针对汽摩磁电机、工业通风机、高尔夫球车、

平衡车、高档婴儿车、大型无人机电机等线圈的绕制。


产品描述:

本机采用三轴日本松下伺服电机,及原装台湾或日本气缸配合运动控制器进行绕线。可以进行自动夹线、中间抽头、

   剪线等无需人工辅助的动作。

特殊设计的工装夹具、夹头及擦线板经过研磨、抛光、镜面电镀等处理,不伤漆包线表皮且绕线紧密,排线整齐。

可选配电磁力式张力器,可在控制器上直接调整张力大小。

可加装电子光栅及机器安全防护门。

可以根据客户要求进行订制。


规格参数:

型号(Model No) TL-S701A全自动单轴飞叉绕线机

主轴(Number of Spindles)

1轴
适用线径(Wire size)MM 0.2-1.8
控制器(Controller) 多轴运动控制卡
主轴电机(Main motor) 1.5KW伺服电机
排线电机(Spreading motor)

400W伺服电机

转角电机(Pole changing motor) 400W伺服电机+减速箱
最高转速(Speed)RPM 700

张力系统(Tension system)

永磁力式张力器(可选配电磁力式张力器)
电源电压(Power supply) 220V 50HZ
气压(Air supply)  4-7KG/CM2

机器重量(Weight)KG

 230
机器尺寸(Dimensions L×W×H)MM   2000*750*1800

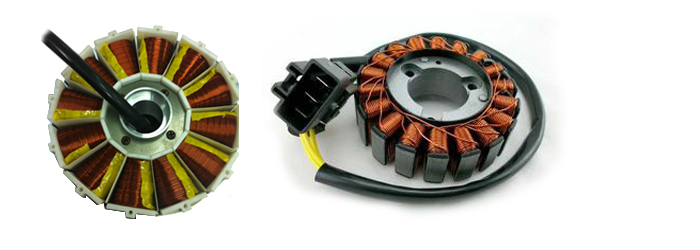

产品应用:


本公司为提升机种性能,不断研究开发,其规格、尺寸及配备若有变更,恕不另行通知。
